襯氟止回閥H41F

H41F升降式襯氟止回閥概述：

H41F升降式襯氟止回閥是能自動阻止流體倒流的閥門，止回閥的閥瓣在流體壓力作用下開啟，流體從進口側流向出口側;當進口側壓力低于出口側時，閥瓣在流體壓差、本身重力等因素作用下自動關閉以防止流體倒流。專用于控制腐蝕性或強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，具有強度高、耐腐蝕性能好的特點，適用于不同工作溫度和流體管路，防止各類管路或設備上的介質逆流的單向閥。

止回閥的啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流。止回閥一般分為升降式、旋啟式、蝶式及臥式等四種類型，通式升降式止回閥應安裝于水平管路上，立式升降式止回閥和底閥一般安裝在垂直管路上，并且介質自下而上流動，旋啟式止回閥安裝位置不受限制，通常安裝于水平管路，但也可以安裝于垂直管路或傾料管路上。注意：止回閥只允許介質向一個方向流動，應特別注意介質流動方向，應使介質正常流動方向與閥體上指示的箭頭方向相一致，否則就會截斷介質的正常流動。

H41F升降式襯氟止回閥參數：

公稱通徑：DN15-DN300

公稱壓力：1.6Mpa-2.5Mpa

適用溫度：-10℃～180℃

適用介質：酸、堿、鹽、王水、有機酸等強腐蝕性介質

閥體材質：鑄鐵、鑄鋼、碳鋼

連接方式：法蘭連接

設計標準：GB 12236

結構長度：GB 12221

檢驗試驗：GB/T13927

法蘭標準：JB/T79-94；GB 9113.1-26

H41F升降式襯氟止回閥特性：可用在強腐蝕性介質上起到止回作用，防止介質倒流。

H41F升降式襯氟止回閥尺寸：

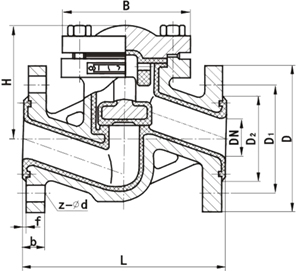

H41F升降式襯氟止回閥主要連接外形尺寸：

注：此外形尺寸為1.6Mpa壓力止回閥，如需更高壓力尺寸圖紙，敬請來電來函咨詢。

升降式襯氟止回閥為直通式結構，襯氟閥瓣垂直于管路軸線作升降運動。采用特殊模壓工藝，將氟塑料襯于閥體殼體內壁，能耐強酸、強堿的腐蝕，流道光滑、密封性好、零泄漏。此閥門為自動閥門，啟逆止作用，水平安裝于工業管道中。
