鍛鋼閘閥|鍛不銹鋼鍛鋼閘閥|法蘭閘閥Z41Y產品資料介紹 鍛鋼閘閥|鍛不銹鋼鍛鋼閘閥|法蘭閘閥Z41Y型號規格
鍛鋼閘閥|鍛不銹鋼鍛鋼閘閥|法蘭閘閥Z41Y
鍛鋼法蘭閘閥
鍛鋼法蘭閘閥
鍛鋼法蘭閘閥
鍛鋼法蘭閘閥
鍛鋼法蘭閘閥
鍛鋼法蘭閘閥

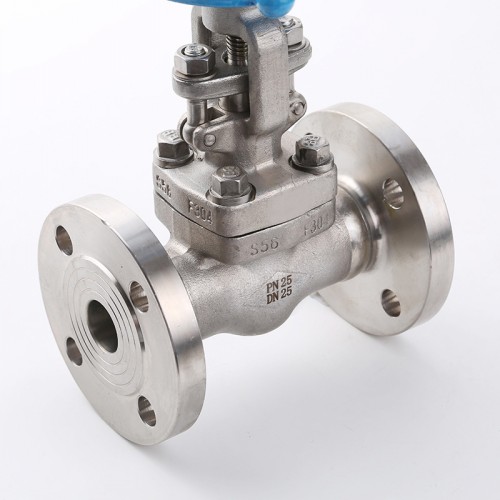

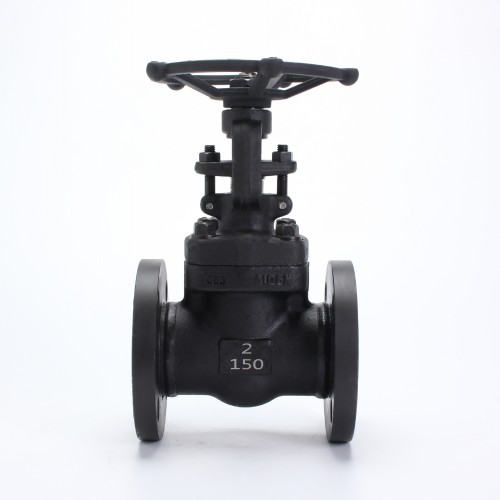

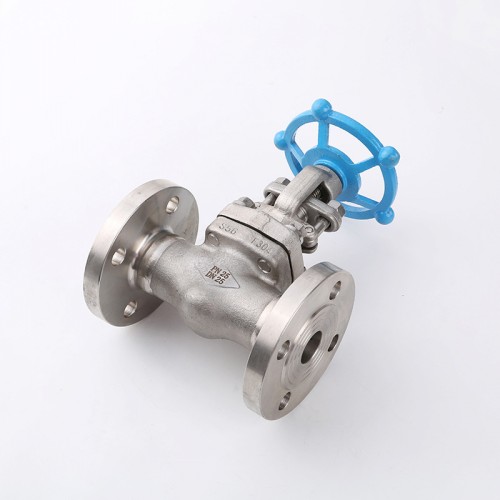

鍛鋼法蘭閘閥Z41Y

品牌廠家:COLAVAL/可拉伐
產品型號:Z41Y
連接方式:法蘭
公稱通徑:DN15-DN80
閥體材質:鍛鋼、鍛不銹鋼
壓力溫度:150LB-900LB -29°C~425°C
結構形式:硬密封
應用領域:鍛鋼閘閥A105不銹鋼 鉻鉬鋼導熱油高溫蒸汽法蘭閘閥
在線詢價

服務熱線:021-8037092318701880159

產品優點
  • 特點

    形體簡單,結構長度短,制造工藝性好,適用范圍廣。

  • 流體阻力小

    流體阻力小,密封面受介質的忡刷和侵蝕小。

  • 專業選型

    根據用戶提供的流量、壓力提供選型規格書及控制方案圖。

  • 操作簡單

    單閘板楔式閘閥,結構簡單,使用可靠,開閉所需外力較小。

  • 用途廣

    水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。

  • 介質流向不受限制

    介質流向不受限制 , 不擾流、不降低壓力。

產品詳情

產品名稱:Z41Y  鍛鋼法蘭閘閥

鍛鋼法蘭閘閥由閥體、閥蓋、閘板、手輪等重要部件組成。閘閥的啟閉件是閘板,閘板的運動方向與流體方向相垂直,閘閥只能作全開和全關,不適合作調節和節流。閘板有兩個密封面,最常用的楔式閘板閥的兩個密封面形成楔形,楔形角隨閥門參數而異,通常為5°。通常在升降桿上有梯形螺紋,通過閥門頂端的螺母以及閥體上的導槽,將旋轉運動變為直線運動,也就是將操作轉矩變為操作推力。有的閥門,閥桿螺母設在閘板上,手輪轉動帶動閥桿轉動,而使閘板提升,這種閥門叫做旋轉桿閘閥或叫暗桿閘閥。


鍛鋼法蘭閘閥--主要零件的材料說明

閥體WCBWC1WC6WC9ZGCr5MoCF8CF8M ZGCr18Ni9TiCF3CF3M
閥蓋WCB12Cr1MoV WC112Cr1MoV WC612Cr1MoV WC912Cr1MoV ZGCr5Mo304 CF8316 CF8MCF3CF3M
支架WCBWCBWCBWCBWCBCF8CF8MCF3CF3M
閘板WCBWC1WC6WC9ZGCr5MoCF8CF8MCF3CF3M
閥桿2Cr1325Cr2MoV
閥座25304304304304304304304304
密封環包覆墊、增強柔性石墨
填料增強柔性石墨
閥桿螺母ZCuA110Fe3


法蘭標準符合API 602,MSS-SP-118(可采用標準)和ANSI B16.34、B35352。檢驗與測試按API598,標志按MSS-Sp-25。采用以下結構

全徑或縮徑

結構長度按ANSI B16.10

法蘭尺寸按ANSI B16.5

壓力自緊式閥蓋

明桿支架型(OS&Y)

自定心壓板壓套式


整體上密封座

整體閥體法蘭

對焊接端符合ASME B16.25

RTJ閥體閥蓋連接形式

螺栓連接、纏繞墊片密封式閥蓋,螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊密封閥蓋

150Lb-600Lb標準材質明細表

序號零件名稱CS to ASTMAS to ASTMSS to ASTM
Type A105NType F22Type F304(L)Type F316(L)
1閥體A105NA182 F22A182 F304(L)A182 F316(L)
2閥座A276 420A276 304A276 304(L)A276 316(L)
3閘板A182 F430A182 F304A182 F304(L)A182 F316(L)
4閥桿A182 F6aA182 F304A182 F304(L)A182 F316(L)
5墊片316夾柔性石墨316夾PTFE
6閥蓋A105A182 F22A182 F304(L)A182 F316(L)
7閥蓋螺栓A193 B7A193 B16A193 B8A193 B8M
8圓柱銷A276 420A276 304
9填料壓套A276 410A182 F304(L)A182 F316(L)
10活節螺栓A193 B7A193 B16A193 B8A193 B8M
11填料壓板A105A182 F304
12螺母A194 2HA194 4A194 8A194 8M
13閥桿螺母A276 420
14鎖緊螺母A194 2HA194 4A194 8A194 8M
15銘牌SS
16手輪A197
17潤滑墊片A273 431
18填料柔性石墨PTFE
適用介質水、蒸汽、油品等水、蒸氣、油品等硝酸、醋酸等
適用溫度-29°C~425°C-29°C~550°C-29°C~200°C


注意客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。

CS=碳鋼;AS=合金鋼;SS=不銹鋼;

鍛鋼法蘭閘閥--尺寸(mm)和重量(Kg)

NPS1/23/4111/411/22
L(RF)
L1(BW)
150Lb108117127140165203
300Lb145152165178190216
600Lb165190216229241292
H(開)150,300Lb158169197236246283
600Lb169197236246283320
W100100125160160180
重量150RTJ4.55.28.211.512.520.3
BW2.83.35.47.18.212.5
300RTJ4.86.29.31415.523.4
BW3.54.46.88.19.215.4
600RTJ5.97.410.416.217.518.3
BW4.55.18.210.512.420.1



關鍵字: 閘閥
