倒流防止器

品牌廠家：COLAVAL/可拉伐

產品型號：HS41X

連接方式：法蘭

公稱通徑：DN40~DN500

閥體材質：球墨鑄鐵、不銹鋼304、不銹鋼316、鑄鋼

壓力溫度：PN10-PN16 0-80℃

結構形式：防污隔斷閥

應用領域：LHS743X/304不銹鋼低阻力倒流防止器一體式防回流污染防隔斷HS41X 自來水消防直流式倒流防止器

在線詢價

服務熱線：021-8037092318701880159

產品優點

工藝

配件采用不銹鋼304材質防止生銹，使用壽命長。
適用介質廣

用于食品、環保、輕工、石油、化工、水處理、市政工程、造紙、電力、水處理等行業
體積小

具有體積小，重量輕，性能可靠，配套簡單，流通能力大。
密封性強、零泄露

具有越關越緊的密封功能，密封性能可靠。
操作簡單

啟閉方便迅速、省力、流體阻力小，可以經常操作。
專業選型

根據用戶提供的流量、壓力提供選型規格書及控制方案圖。

產品詳情

防污隔斷閥概述:

HS41X-16-A型防污隔斷閥用于防止生活飲用水管道發生回流污染的安全裝置,防止飲用水回流污染的閥門,以符合生活飲用水的衛生。

產品結構:
HS41X-A型安全型防污隔斷閥是在兩個止回閥之間加一個排水器組成。排水器上腔用高壓軟管與******級止回閥進口端連接。******、二級止回閥主要有閥體、閥蓋、閥瓣、密封墊、彈簧等組成。排水器主要由閥體、閥蓋、隔膜、閥瓣、密封板、閥芯、閥座、彈簧等組成。HS41X-16普通型防污隔斷閥為多重止回密封串聯組成。(如下圖所示):

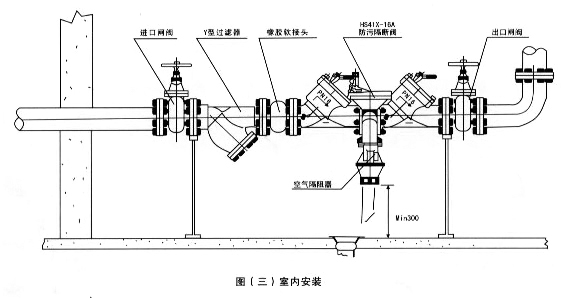

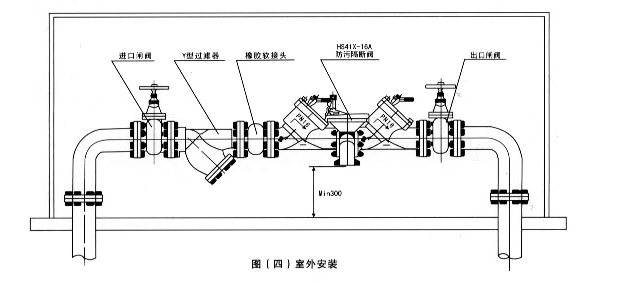

帶過濾管道倒流防止器圖片，帶過濾管道倒流防止器結構圖，帶過濾管道倒流防止器安裝示意圖

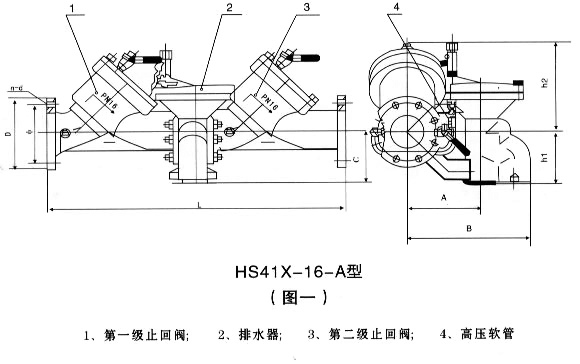

HS41X-16-A型防污隔斷閥

工作原理:

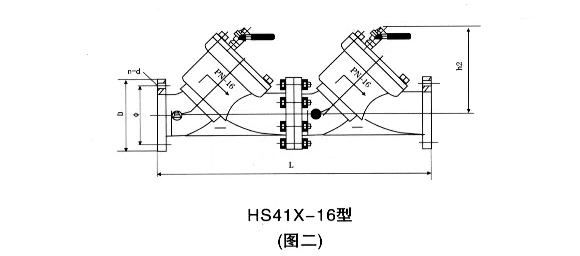

HS41X-16普通型防污隔斷閥為多重止回密封串聯而成,當其中有一只密封破壞時,另二只還起密封作用,防止回流。但三只止回密封同時破壞后,就失去了止回作用。
HS41X-16-A 安全型防污隔斷閥在普通型基礎上中間加排水器,這樣即使二只止回閥密封同時破壞,其他也能起到防止回流污染的作用。
(1)正常供水:
①清潔市政生活水從******級止回閥經過排水器到第二級止回閥出口向用戶供水,******級止回閥進口高壓水通過高壓軟管進入排水器隔膜上腔,而閣膜下腔與******級止回閥出口(第二級止回閥進口)相通,由于其存在一定的壓差,推動閥瓣下移,排水器關閉,防止隔斷閥正常供水;
②當閥后管路無用戶,水靜止。如進口壓力保持不變,其前后存在壓差,排水器仍呈關閉狀態。
c。如進口壓力下降,共前后壓差下降到一定值時,彈簧推動閥瓣向上,排水器又開啟泄壓,泄壓到與進口壓力恢復一定壓差時,排水器又關閉。
(2)密封失靈時:
防污隔斷閥之后管網壓力升高,超過閥前進口壓力時,如第二止回閥密封完好無滲漏,高壓水不會倒流,排水器隔膜上下保持原來壓差,排水器關閉,不泄壓。當第二級止回閥密封破壞產生滲漏,地二級止回閥之前壓力升高,造成排水器個膜上下壓力并減小,排水器打開,排水泄壓;此時,如******級止回閥同時密封被破壞,有于第二級止回閥倒流回的高壓水已泄壓減壓,故不會倒流地一級止會閥。
(3)如供水過程中供水壓力不斷下降,則排水器隔膜上部壓力下降,安全排水器控制彈簧推動閥芯打開排水器排水。當進口壓力下降至零或負壓時,排水器完全打開,水排出,空氣從排水器進真空腔,從而防止產生虹吸倒流現象。

技術參數:

使用壓力:1.6Mpa
使用介質:水
介質溫度:<=60℃

主要外形及安裝尺寸:

型號	DN	16-AL	16-L	D	φ	n-d	h2
HS41X-16A HS41X-16	50	455	410	165	125	4-φ18	190
	65	480	430	185	145	4-φ18	200
	80	570	500	200	160	8-φ18	225
	100	710	640	220	180	8-φ18	248
	125	800	730	250	210	8-φ18	276
	150	910	830	285	240	8-φ23	308
	200	1090	1000	340	295	12-φ23	356
	250	1315	1200	405	355	12-φ25	410
	300	1475	1360	460	410	12-φ25	485
	350	1690	1560	520	470	16-φ25	528
	400	1860	1720	580	525	16-φ30	595
	500	2120	1960	715	650	20-φ34	665
