襯氟截止閥J41F

品牌廠家：COLAVAL/可拉伐

產品型號：J41F

連接方式：法蘭

公稱通徑：DN15-DN350

閥體材質：鑄鋼、不銹鋼304、不銹鋼316、不銹鋼316L

壓力溫度：PN10-PN25 -10℃-180℃

結構形式：直通式

應用領域：襯氟截止閥隔膜式不銹鋼法蘭截止閥防腐耐酸堿法蘭四氟截止閥

在線詢價

服務熱線：021-8037092318701880159

產品優點

特點

具有結構緊湊、啟閉靈活、耐腐蝕性能強。
操作簡單

人體工程學設計手輪，使用時間更長，操作輕松便捷，更安全可靠。
體積小

體積小、輕便、性能可靠、配套簡單、流通能力大等優點。
密封性強、零泄露

截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。
適用范圍廣

適用環保、石油、化工、電力行業等各種場合的管路上
專業選型

根據用戶提供的流量、壓力提供選型規格書及控制方案圖。

產品詳情

J41F直通式襯氟截止閥原理作用：

J41F襯氟截止閥的啟閉件是塞形的閥瓣，密封上面呈平面或錐面，閥瓣沿閥座的中心線作直線運動；J41F襯氟截止閥閥桿開啟或關閉行程相對較短，并具有非常可靠的切斷動作，使得它適合作為介質的切斷或調節及節流使用。

襯氟截止閥截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少；同時，在介質作用下，這種形式的閥門也較嚴密。

J41F直通式襯氟截止閥具有結構緊湊、啟閉靈活、耐腐蝕性能強,被廣泛應用在石油、化工等管路系統中做截斷介質用,但需要強調的是氟塑料襯里的截止閥嚴禁用做流量調節,以免節流口處產生的高速介質流沖蝕破壞密封面。閥瓣與閥桿設計為一體結構,用以防止由于管路壓力波動造成內件沖出閥體的可能性,結構緊湊,使用安全,表面均勻包覆一層FEP。

J41F直通式襯氟截止閥性能特點：

設計制造：GB 12233/GB 12235

結構長度：GB 12221

法蘭尺寸：JB78/JB79

壓力實驗：GB/T 13927

J41F直通式襯氟截止閥技術參數：

公稱通徑	DN15-DN350	適用溫度	-10℃-180℃
公稱壓力	1.0Mpa-2.5Mpa	適用介質	酸、堿、鹽、王水、有機酸等強腐蝕性介質

J41F直通式襯氟截止閥部件材質：

零件名稱	灰鑄鐵	鑄鋼	不銹耐酸鑄鋼		超低碳不銹耐酸鑄閥
	Z	C	P	R	PL	RL
閥體/端蓋/閘板	HT250	WCB	CF8	CF8M	CF3	CF3M
閥桿	35	2Cr13	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
襯里/閥座	PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性4)
填料/壓蓋	WCB		CF8	CF8M	CF3	CF3M
填料	PTFE(F4)		PTFE(F4)		PTFE(F4)
活節螺栓	35		1Cr17Ni2		1Cr17Ni2
閥桿螺母	ZCuAI10Fe3		ZCuAI10Fe3		ZCuAI10Fe3
緊固螺母	45		1Cr17Ni2		1Cr18Ni9Ti
螺母			0Cr18Ni9		0Cr18Ni9

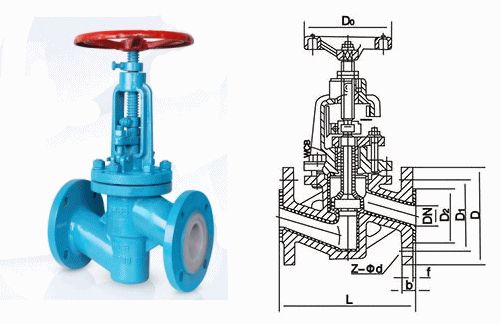

J41F直通式襯氟截止閥外形尺寸：

公稱通徑		標準值							參考值
DN(mm)	NPS	L	D	D1	D2	f	b	Z-φd	W	D0	H	WT(Kg)
DN(mm)	NPS	PN 1.6MPa
15	1/2	130	95	65	45	2	14	4-φ14	100	240	265	7
20	3/4	150	105	75	55	2	16	4-φ14	100	245	270	7.6
25	1	160	115	85	65	2	16	4-φ14	120	250	270	8.2
32	11/4	180	135	100	78	2	18	4-φ18	140	260	290	12
40	11/2	200	145	110	85	3	18	4-φ18	140	285	320	14
50	2	230	160	125	100	3	20	4-φ18	160	300	335	18
65	21/2	290	180	145	120	3	20	4-φ18	180	355	400	26
80	3	310	195	160	135	3	22	8-φ18	240	400	450	40
100	4	350	215	180	155	3	24	8-φ18	240	455	495	50
125	5	400	245	210	185	3	26	8-φ18	280	530	560	65
150	6	480	280	240	210	3	28	8-φ23	320	610	650	85
200	8	495	335	295	265	3	30	12-φ23	360	650	770	150
250	10	622	405	355	320	3	32	12-φ25	400	690	810	245
300	12	698	460	410	375	4	34	12-φ25	400	730	845	295
