暗桿彈性座封閘閥簡述： 暗桿彈性座封閘閥克服了一般閘閥密封性差，彈性疲乏，易生銹等缺陷。彈性座封閘閥是傳統閘閥的換代產品，利用彈性閘板產生微量變形的補償作用，達到良好的密封效果，該閥具有開關輕巧，密封可靠，彈性記憶佳及使用壽命長等顯著優點，彈性座封閘閥可廣泛應用于自來水、污水、建筑、食品、電力、醫藥、冶金、輕紡、能源系統等流體管線上作為調節和截流裝置使用。 暗桿彈性座封閘閥產品特點： 1、暗桿彈性座封閘閥平底式閥座，不出現污物堆積，使密封更可靠 2、閥瓣整體包丁腈橡膠,閥門內件采用耐腐蝕不生銹鋼和銅合金材料，可用于污水系統適應較惡劣的工作環境 3、閘閥體積小，重量輕，便于安裝和維修 4、彈性座封閘閥閥桿采用三道O型環密封，大大減少了開關時的磨擦阻力，開關輕巧不漏水。
| 暗桿彈性座封閘閥主要性能參數： | | 適用溫度 | ≤120℃ | | 適用介質 | 水、油品、蒸汽、酸性介質等 | | 主要零部件 | 閥體、閥蓋、支架、閥瓣、閥桿、閥座 | | 主要材料 | 球墨鑄鐵 |
|

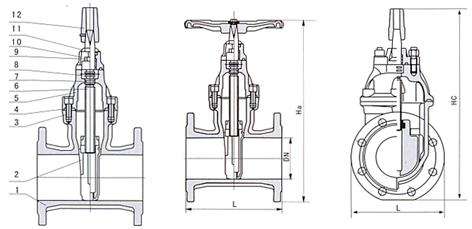

| | 暗桿彈性座封閘閥主要尺寸圖： |
 |
| | 暗桿彈性座封閘閥外形尺寸表： | | 類型 | 公稱通徑DN(mm) | L | D | D1 | b | N-d0 | H | Do | 重量 weitht | | 暗桿彈性座封閘閥 | 40 | 165 | 150 | 110 | 19 | 4-Φ19 | 231 | 180 | 10/11 | | 50 | 178 | 165 | 125 | 19 | 4-Φ19 | 249 | 180 | 10/11 | | 65 | 190 | 185 | 145 | 19 | 4-Φ19 | 274 | 180 | 13/14 | | 80 | 203 | 200 | 160 | 19 | 8-Φ19 | 310 | 200 | 23/24 | | 100 | 229 | 220 | 180 | 19 | 8-Φ19 | 338 | 200 | 25/26 | | 125 | 254 | 250 | 210 | 19 | 8-Φ19 | 406 | 240 | 33/35 | | 150 | 267 | 285 | 240 | 19 | 8-Φ23 | 470 | 240 | 42/44 | | 200 | 292 | 340 | 295 | 20 | 8-Φ23/12-Φ23 | 560 | 300 | 76/80 | | 250 | 330 | 395/405 | 350/355 | 22 | 12-Φ23/12-Φ28 | 642 | 300 | 101/116 | | 300 | 356 | 445/460 | 400/410 | 24.5 | 12-Φ23/12-Φ28 | 740 | 350 | 136/156 | | 350 | 381 | 505/520 | 460/470 | 24.5/26.5 | 16-Φ23/16-Φ28 | 802 | 450 | 200/230 | | 400 | 406 | 565/580 | 515/525 | 24.5/28 | 16-Φ28/16-Φ31 | 907 | 450 | 430/495 | | 450 | 432 | 615/640 | 565/585 | 25.5/30 | 20-Φ28/20-Φ31 | 997 | 640 | 450/518 | | 500 | 457 | 670/715 | 520/650 | 26.5/31.5 | 20-Φ28/20-Φ34 | 1110 | 640 | 480/552 | | 600 | 508 | 780/840 | 725/770 | 30/36 | 20-Φ31/20-Φ37 | 1288 | 640 | 530/610 |
|
暗桿彈性座封閘閥產品應用：
長期以來市場上使用的一般閘閥，普遍存在漏水，易生銹現象，本企業的暗桿彈性座封閘閥。克服了一般閘閥密封性差，彈性疲乏，易生銹等缺陷。軟密封閘閥是傳統閘閥的換代產品，利用彈性閘板產生微量變形的補償作用，達到良好的密封效果，該彈性座封閘閥具有開關輕巧，密封可靠，彈性記憶佳及使用壽命長等顯著優點，暗桿彈性座封閘閥可廣泛應用于自來水、污水、建筑、食品、電力、醫藥、冶金、輕紡、能源等系統。
|
