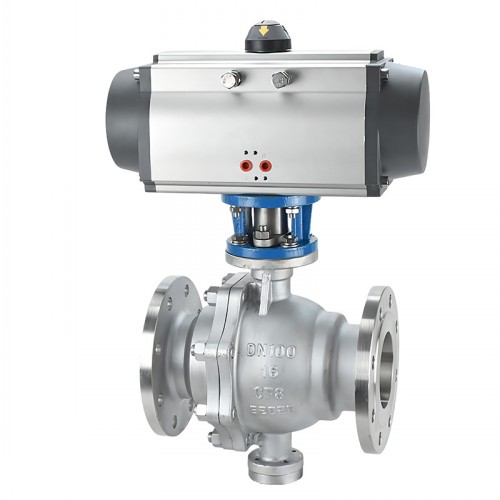

氣動固定式球閥Q647F，Q647H

品牌廠家：COLAVAL/可拉伐

產品型號：Q647F，Q647H

連接方式：法蘭

公稱通徑：DN15～DN200

閥體材質：鑄鋼、不銹鋼304、不銹鋼316、不銹鋼316L

壓力溫度：PN16-64 低溫、常溫、高溫

結構形式：直通式

應用領域：氣動固定式球閥Q647F-16P燃?xì)馓烊粴釵型不銹鋼法蘭防爆快速切斷閥

在線詢價

服務熱線：021-8037092318701880159

產品優點

特點

氣動固定式球閥采用固定球設計，并增加了預緊力彈簧，使得球閥具有自動泄壓功能。　
阻力小

氣動固定式球閥采用全通徑設計，流通阻力小。
安裝方便

每個球閥都有兩個可動密封座，兩個方向都能密封，因而安裝時不須考慮介質的流向。　　
配置執行機構

GT、AT、AR、AW系列單雙作用氣動執行器。
密封性能好

緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
專業選型

根據用戶提供的流量、壓力提供選型規格書及控制方案圖。

產品詳情

氣動固定式球閥概述：

氣動固定式球閥一般為法蘭連接，且球體是固定的，采用上下閥桿固定閥芯(軸支式)和可動密封座設計，關閉時，在介質壓力的作用下，球體不會產生位移，耕作更穩定，常用于高壓和大口徑的各種管路上。氣動固定式球閥通常與球體連接在一起的上下軸上，裝有滾動軸承或滑動軸承，以減少啟閉時軸頸的摩擦力，減小操作力矩，在各行業得到廣泛的應用。

氣動固定式球閥應用：

氣動法蘭固定式球閥大多數采用法蘭連接，適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、液化氣、天然氣、煤氣、硝酸、醋酸、氧化性介質、尿素等多種介質，廣泛應用于石油化工電力水利等行業。

氣動固定式球閥參數：

公稱通徑	DN15～DN200(mm)
公稱壓力	PN1.6、2.5、4.0、6.4MPa
連接形式	法蘭式
結構形式	兩段式鑄造閥體
驅動方式	氣源控制(壓縮空氣4-7bar)
使用溫度	-40℃～425℃
控制形式	開關型(開關兩位控制)、調節型(4～20mA信號)
閥體材質	碳鋼WCB、不銹鋼304、316、316L
密封材料	PTFE(聚四氟乙烯)、PPL(對位聚苯)、金屬密封(硬質合金)

氣動固定式球閥可選功能：

驅動方式	壓縮空氣(可帶手輪)
供氣壓力	0.4-0.7mpa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用（彈簧復位）：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用（通氣開關）：氣關式(B)--失氣時閥不變(FL)；氣開式(K)--失氣時閥不變(FL)
可選附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
