Q941F電動調節球閥介紹： 電動調節球閥構造簡略，只由少數幾個零件組成，資料耗用省；體積小、重量輕、安裝尺寸小，驅動力矩小， 操作簡便、敏捷，只需旋轉90°即可快速啟閉；并且還同時具有良好的流量調節功效和封閉密封特性，在大中口徑、中低壓力的應用范疇，電動調節球閥是主導的閥門情勢。電動調節球閥處于完整開啟地位時，蝶板厚度是介質流經閥體時的阻力，因此通過該閥門所發生的壓力降很小，故具有較好的流量把持特征。電動調節球閥有彈密封和金屬的密封兩種密封型式。有調節型和開關型兩種可選。電動調節球閥采用一體化結構，與DTR電動執行機構相配，有輸入控制信號（4~20m）及單相電源即可控制運轉，具有功能強、體積小、輕便宜人、性能可靠、配套簡單、流通能力大、特別適合于介質是粘稠，含顆粒，纖維性質的場合。目前該閥廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。 Q941F電動調節球閥型號編制說明：
Q941F電動調節球閥工作原理 Q941F-16電動調節球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構可根據用戶要求另配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣活塞式執行機構。
Q941F電動調節球閥產品特點： 1．電動調節球閥流體阻力小，是所有閥類中流體阻力很小的一種，以AC220V、AC380V或DC24V電源電壓作動力，接受(4-20mA、0-10mA或1-5VDC)電流信號或電壓信號，即可控制運轉，以角行程輸出的扭矩轉動球體0~90°，就能完成啟閉動作或調節動作。 2．全電子式電動執行機構，采有機電一體化結構，具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能，功能強、性能可靠、連線簡單，通過輸入電流信號或電壓信號，改變球芯的旋轉角度(0-90°任意角度)，實現比例調節動作。 3．球芯通道平整光滑，不易沉積介質，可以進行管線式通球。結構簡單、重量輕、密封性能好。特別適用于要求零泄漏率的場合。 電動調節球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。 電動調節球閥采用******的電子制動電路并附加機械阻尼裝置消除慣性，可瞬時停機，定位時無振蕩，定位精度可達0.3%以上。可控硅輸出，動作時間快，輸出穩定，可靠性高。體積小，輕便宜人，性能可靠，配套簡單，流通能力大，特別適合于介質是粘稠，含顆粒，纖維性質的場合。該閥廣泛應用于食品，環保，輕工，石油，造紙，化工，教學和科研設備，電力等行業的工業控制系數。 Q941F電動調節球閥技術參數：

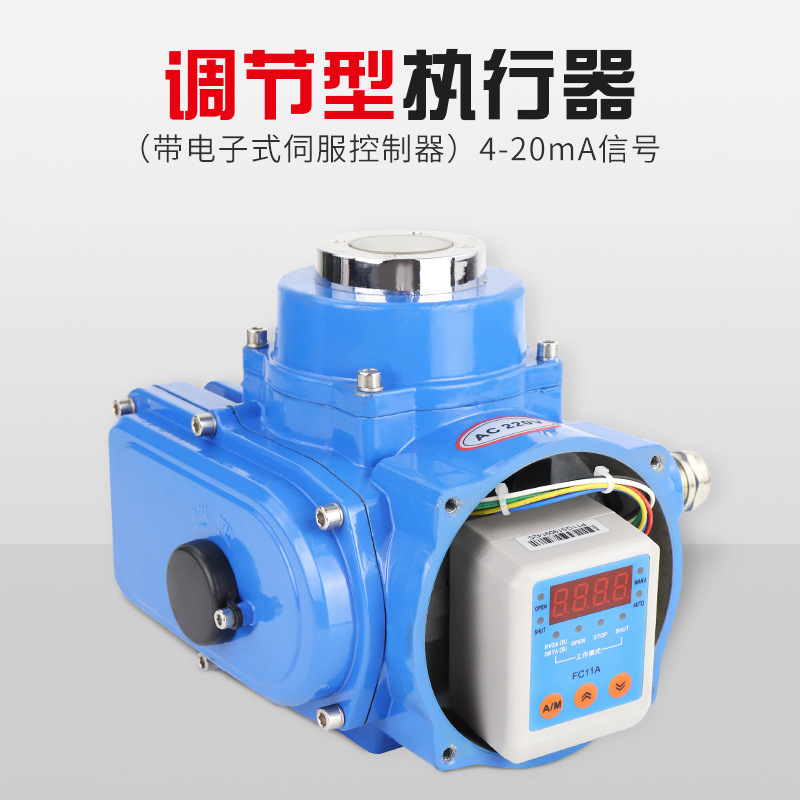

Q941F電動調節球閥標準規范： 結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 設計與*造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76 Q941F電動調節球閥執行機構：
|
-
球閥閥體采用硅溶膠精鑄工藝，16-40公斤通用體，更大氣。
-
電動調節球閥閥體內通道平滑，適用于各種易燃易爆等介質。
-
球閥結構緊湊，采用聚四氟乙烯等材料制作的密封圈密封性能好。
-
變換一下模塊可演變成開關型、調節型4-20mA、智能型、防爆型等。
-
體積小、輕便、性能可靠、配套簡單、流通能力大等優點。
-
根據用戶提供的流量、壓力提供選型規格書及控制方案圖。
